非接触式雷达流量自动站

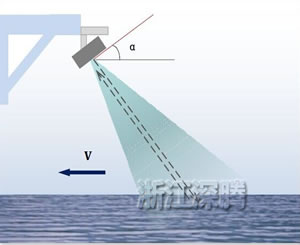

非接触式雷达流量自动站采用微波多普勒雷达传感器，该自动站利用河道紊流产生的短波布拉格散射,对表面流速进行遥感测定。当雷达传送非均匀流表面信号时，非均匀流表面的厘米波即反向散射体会导致多普勒频移的发生。

在河道枯水期，这些厘米波由于具有一定的速度，而被准确识别，根据其波动的方向，产生正向或负向的多普勒频移。由于紊流的散射引起的这两种影响几乎相同，也就是说在枯水期时，其影响为零。传递表面波的顺流流动，产生额外的多普勒频移，此时需要对接受信号进行特殊的分析测定。在高洪期间，由于水面波浪反射明显，因此表面流速特性更加容易被雷达探头捕获。

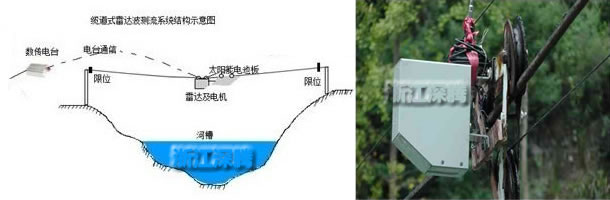

该自动站还可配合超短波收发通信模块实现为缆道自动测流。在洪峰来临水流湍急，以及水面漂浮物过多的情况下，可大大减轻测量工作人员的工作强度，提高工作效率。

产品参数

1、雷达波段和频率：Ka波段：24.160GHZ
2、数据采集时间：0到240s可调
3、雷达波束角：6.5*5.5 @-3dB point，发射功率50毫瓦
4、雷达垂直方向角度调整范围：30-60度（自动补偿），常规测流
5、垂直角度跟踪分辨率和精度：分辨率0.1度;精度1
6、雷达探头距离水面距离：0.5m到30m
7、流速测量范围：0.15 to 15m/s
8、水位测量：常规15米，30米或70米，26GHz（K-Band）脉冲飞行时间测量
9、分辨率和误差：±0.02m/s；±1%
10、模拟接口：4-20mA
